THB6064H换成THB6064AH不用改PCB图的方法
发表时间：2012年01月17日 13:57    浏览：14158    来源：2012年经营会议

原THB6064H换成THB6064AH不用改pcb图的方法
1， 将23脚所接C17电容拆掉，换上51K的电阻（该电阻取值在24K—180K之间）

2， 将3脚所接电容C16拆掉，换一任意阻值电阻，或直接短接。

3， 将4脚所接电位器R11拆掉，短接中间头与另外2个中的一个，也就是让4脚或为高电平或为低电平。

按上面这种改法，THB6064AH的衰减方式为20%或60%快衰减。若这2种衰减方式下电机运行的噪音、震动不是很理想，那就在C16拆掉后将3脚飞线到5V上，换成另外2种衰减模式再试试。

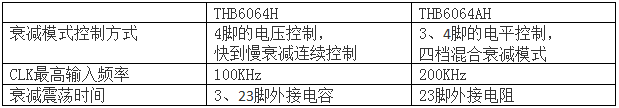

附：THB6064H 与THB6064AH区别

THB6064H衰减模式控制端PFD（4脚）的设定

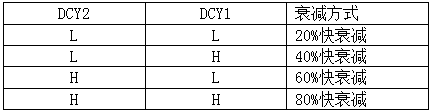

THB6064AH衰减模式控制端DCY1、DCY2（3、4脚）的设定

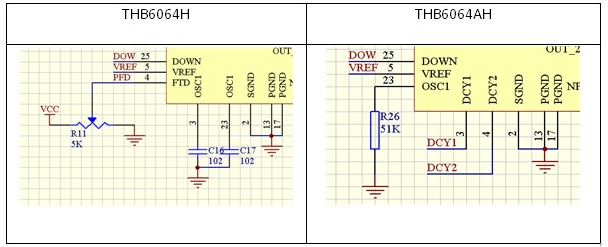

  THB6064H与THB6064AH的 3、4、23外接电路区别
