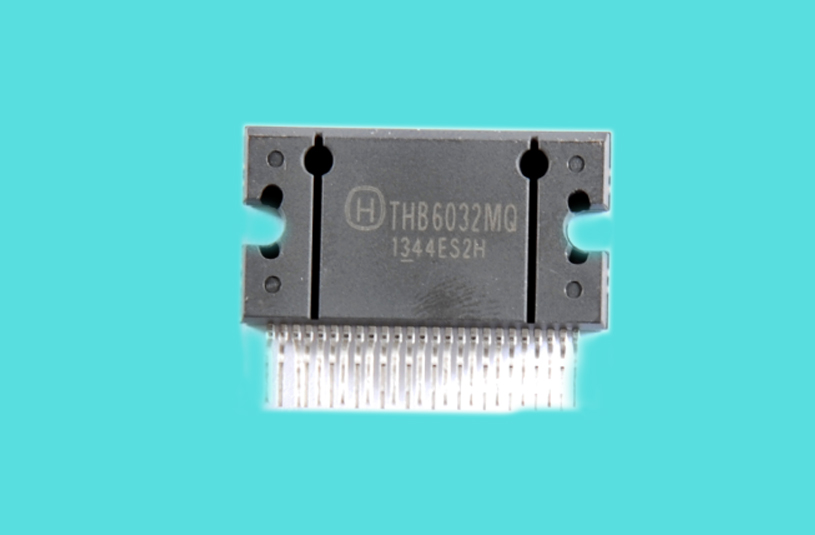

产品名称：THB6032MQ（停产）

相关资料下载详细介绍：

双全桥MOSFET驱动

高耐压50VDC，大电流4.0A（峰值）

细分选择：1、1/2、1/4、1/8、1/16、1/32

自动衰减方式

内置温度保护及过流保护

管脚说明

管脚 编号	符号	功      能      描      述
1	VCC	内部5V电源滤波端
2	NC	空脚
3	D_MODE_0	细分数选择端（详见附表）
4	NC	空脚
5	GND	电源地线
6	Vref	电流设定端
7	OSCM	斩波频率控制端
8	CW/CCW	电机正反转控制端
9	D_MODE_1	细分数选择端（详见附表）
10	D_MODE_2	细分数选择端（详见附表）
11	CLK	脉冲输入端
12	ENABLE	使能端
13	RESET	复位端
14	GND	电源地线
15	NC	空脚
16	RS_A	A相电流检测端（应连接大功率检测电阻）
17	OUT_A+	A相功率桥输出端1
18	GND	电源地线
19	OUT_A-	A相功率桥输出端2
20	GND	电源地线
21	OUT_B-	B相功率桥输出端2
22	GND	电源地线
23	OUT_B+	B相功率桥输出端1
24	RS_B	B相电流检测端（应连接大功率检测电阻）
25	VM	电机驱动电源输入端

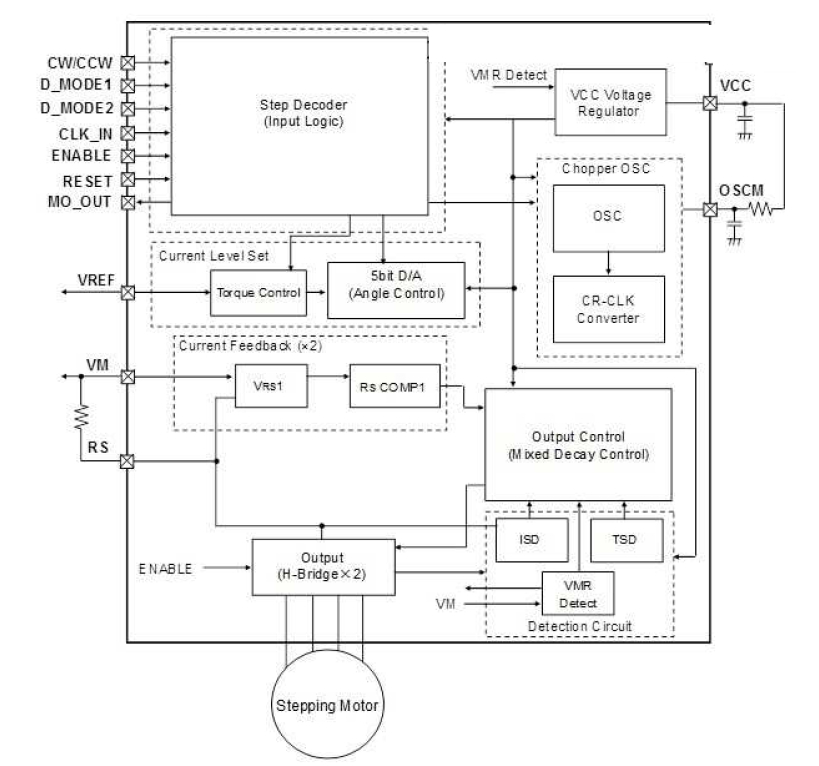

参考图

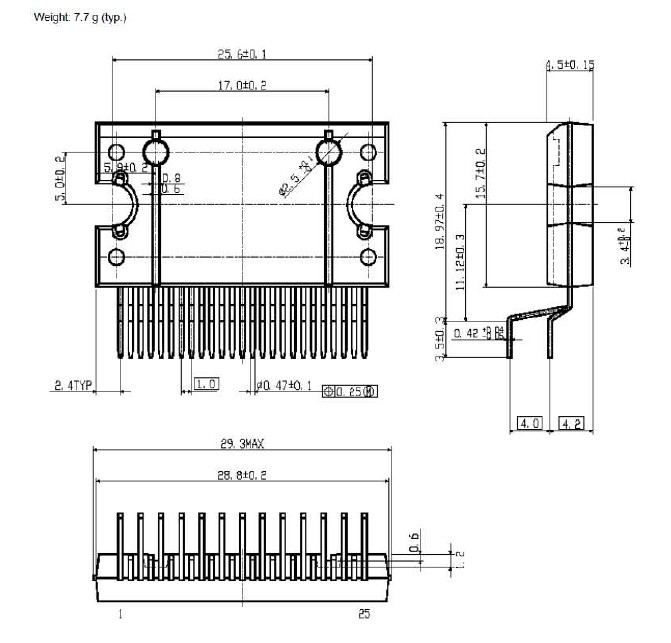

封装图
